智能可控硅投切開關
發布時間：2025/7/1 10:42:35 瀏覽數：9009
一、簡介

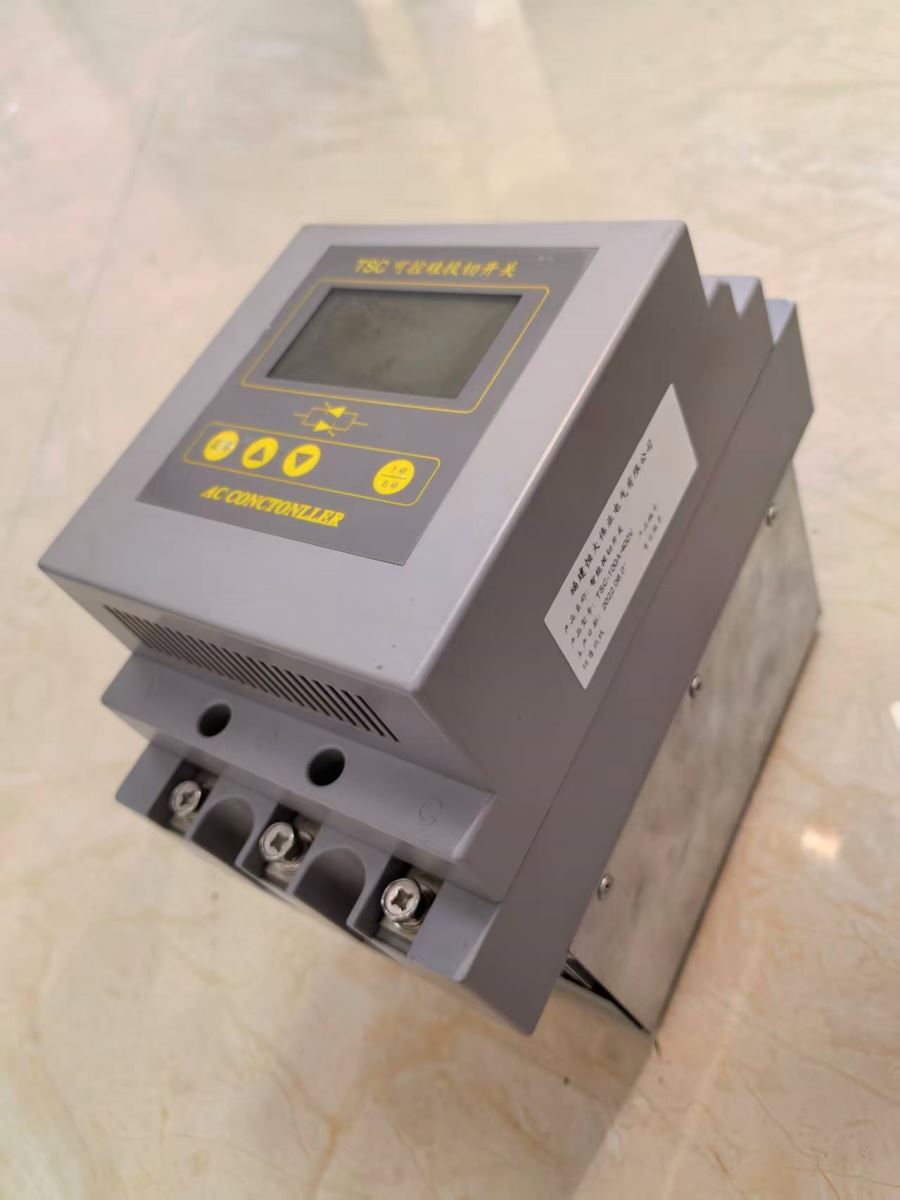

HDZKKG系列是專為400V系統最大電流，不超過200A動態無功補償設計的智能投切開關，集散熱器,風扇,可控硅及控制系統與一體的模塊化設計,結構緊湊,功能強大,適合于各種柜體安裝。
本裝置適合于動態負荷變化比較快的場合,例如電焊機,港口機械,電梯,熔煉爐等,也可以用作其它電氣設備的過零電子開關,例如各種加熱設備,電機拖動,照明電路,溫控設備等。
本裝置符合GB/T29312-2012
二、功能特點
HDZKKG系列智能投切開關采用了高速高性能的進口工業級MCU,具有如下功能特點：
1.三種控制方式
1）輸入信號自動控制
2）485自動控制
3）手動控制
2.三種輸出模式
1）三相全控
2）三相兩控
3）三相分別控制
3.輸入控制信號隔離,485隔離,可控硅控制與驅動信號隔離。
4.可控硅實現了零電壓開通,零電流關斷,在半個周波內可以實現通,斷動作,無合閘涌流。
5.實時檢測輸入控制信號,三相電源和可控硅及散熱器溫度。
6.大屏幕實時顯示控制信號,三相輸入狀態,可控硅狀態,溫度,時間及整個裝置的運行狀態。
7.具有過熱保護功能,風扇啟動溫度,過熱可控硅閉鎖溫度可調。
8.錯誤信息實現了聲控和遠傳功能,能實時儲存錯誤信息,便于翻看和診斷。
9.可以用手動功能對本開關進行在線調試和故障診斷。
10.可定制催款功能。
11.安裝,接線,維護簡單方便。
三、環境條件
工作溫度:-20℃～+60℃
儲存溫度:-25℃～+80℃
相對濕度:≤95%
周圍環境無腐蝕氣體,無導電塵埃,無易燃易爆介質存在,安裝地點無劇烈振動,無雨水和雪侵入。
四、技術參數
額定電壓: 交流220V ~ 400V
額定頻率: 50HZ±5%
工作電源: 220V±20%
輸入控制信號
控制電壓:12V～48V
控制電流: 3mA～25 mA
報警輸出
輸出電壓: +5V
輸出電流: 10 mA
功耗: ≤5W
五、保護功能
（一）過熱保護:
1.散熱器溫度大于風扇啟動溫度時,風扇啟動
風扇啟動溫度可調,范圍:25℃~50℃
2.散熱器溫度大于可控硅閉鎖溫度時,閉鎖可控硅觸發信號
可控硅閉鎖溫度可調,范圍:60℃~85℃
（二）缺相保護：
當U,V,W任何一相電壓低于100V時，報警并禁止投入
當A,B,C任何一相沒接負載時，報警并禁止投入
當U,V,W任何一相可控硅無法開通時，報警并禁止投入
當U,V,W任何一相可控硅無法關斷時，報警并禁止投入
三相容量不平衡保護：
角內接A,B,C任何一相電容的電壓下降到低于200V時，報警并禁止投入
角外接A,B,C任何一相電容的電壓下降一定值時，報警并禁止投入
